LTC step-down regulator heeft een ingangsspanning tot 40V

De Silent Switcher-architectuur minimaliseert de EMC / EMI-emissies waardoor de LTM8065 CISPR 22 klasse B doorstaat voor gebruik in ruisgevoelige signaalverwerkingstoepassingen, waaronder beeldvorming en RF-systemen.

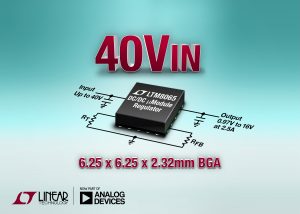

Het kleine 6,25 mm x 6,25 mm x 2,32 mm BGA-pakket van de LTM8065 bevat een schakelende regelaarcontroller, stroomschakelaars, inductor en andere ondersteunende componenten.

Met slechts twee condensatoren van maat 0805 en twee weerstanden van maat 0603 beslaat de oplossing van de LTM8065 ongeveer 100 mm², ongeveer de helft van de grootte van equivalente moduleoplossingen voor vermogensniveaus.
De LTM8065 kan 2,5 A continue (3,5 A piek) uitgangsstroom leveren aan een belasting van 5 V vanaf een 12 V ingang bij een omgevingstemperatuur tot 85 ℃ zonder koellichaam of luchtstroom.

De uitgangsspanning is met één weerstand instelbaar van 0,97V tot 18V. Dit brede uitgangsspanningsbereik biedt veelzijdigheid, waarbij één product wordt gebruikt om een ​​gemeenschappelijke systeembusspanning van 3,3 V, 5 V, 12 V en 15 V te genereren.

De schakelfrequentie is instelbaar door een externe enkele weerstand of kan worden gesynchroniseerd met een externe klok van 200 kHz tot 3 MHz. Het maakt bediening van het apparaat door de klant mogelijk binnen of buiten de specifieke frequentie.

De LTM8065 heeft vier modi: Burst Mode®-bediening, puls overslaan
modus, pulse-skip-modus met modulatie van gespreid spectrum en externe synchronisatiemodus. De ruststroom in burst-modus is 8 µA, waardoor het geschikt is voor batterijbesturingssystemen.

Het bedrijfstemperatuurbereik van de LTM8065 is –40 ℃ tot 125 ℃. Prijzen voor 1000 stuks beginnen bij $ 7,75 per stuk.
